Instelling Spuitpistool De druk begint met het afstemmen van PSI op uw pistooltype
De juiste spuitpistool De druk hangt af van de vernevelingstechnologie die het pistool gebruikt, aangezien elk type is ontworpen rond een ander lucht- of vloeistofdrukbereik. Een HVLP-pistool, vaak verkocht als een lagedrukverfspuit met hoog volume, wordt over het algemeen op ongeveer geregeld 10 psi of minder gemeten bij de luchtkap , ook al wordt de inlaatdruk bij de regelaar vaak dichter bij 28 psi ingesteld om het drukverlies via de slang en interne doorgangen te compenseren. Een conventioneel spuitpistool werkt doorgaans tussen 40 en 65 psi bij de pistoolinlaat, een LVLP-eenheid zit dicht bij de HVLP-dopdruk maar heeft over het algemeen minder inlaatdruk en een lager luchtvolume nodig, en een airless spuitapparaat wordt helemaal niet ingesteld door lucht te vernevelen, maar werkt vanuit een vloeistofdruk die gewoonlijk tussen 1500 en 3000 psi ligt.
Naast het pistooltype zelf hangt de juiste drukinstelling voor het verfspuitpistool ook af van de viscositeit van de coating, de maat van de punt of het mondstuk en het materiaal dat wordt aangebracht. Deze worden verderop in deze handleiding allemaal in detail besproken, samen met referentiekaarten voor elke factor.
Veelvoorkomende typen spuitpistolen en waarom hun drukbehoeften verschillen
Elke spuitpistoolmachine op de markt valt in een van een klein aantal verstuivingscategorieën, en weten tot welke categorie een bepaald luchtverfpistool behoort, is de snelste manier om de juiste werkdruk te vinden.
Typische spuitpistooldruk voor verven per vernevelingstype
| Referentiewerkdrukbereiken per spuitpistoolverstuivingstype, cijfers variëren per merk en tipcombinatie | |||
| Pistooltype | Druk metrisch | Typisch werkbereik | Meest geschikt voor |
| HVLP | Luchtdruk bij dop | Ongeveer 10 psi of minder | Fijne afwerking, meubels, auto-aflakken |
| LVLP | Luchtdruk bij dop | Vergelijkbaar met HVLP, lager luchtvolume | Kleinere compressoren, bijwerk- en detailwerk |
| Conventioneel | Inlaatluchtdruk | 40 tot 65 psi | Zwaardere coatings, sneller productiespuiten |
| Luchtloos | Vloeistofdruk | 1500 tot 3000 psi | Grote oppervlakken, high-build coatings, schuttingen en gevelbeplating |
| Luchtondersteund airless | Vloeistof plus lichte luchtondersteuning | 500 tot 1200 psi vloeistof, lage luchtondersteuning | Kast- en meubelafwerking die een fijnere verneveling nodig heeft |
Toevoermethoden: zwaartekracht, druk en zuigkracht
Los van het vernevelingstype wordt een spuitpistool ook beschreven door de manier waarop verf het bereikt. Dit onderscheid is van belang bij het lezen van productvermeldingen voor een verfspuitpistool, omdat twee pistolen van hetzelfde vernevelingstype nog steeds kunnen verschillen in de manier waarop de beker of pot materiaal in de vloeistofdoorgang voert.

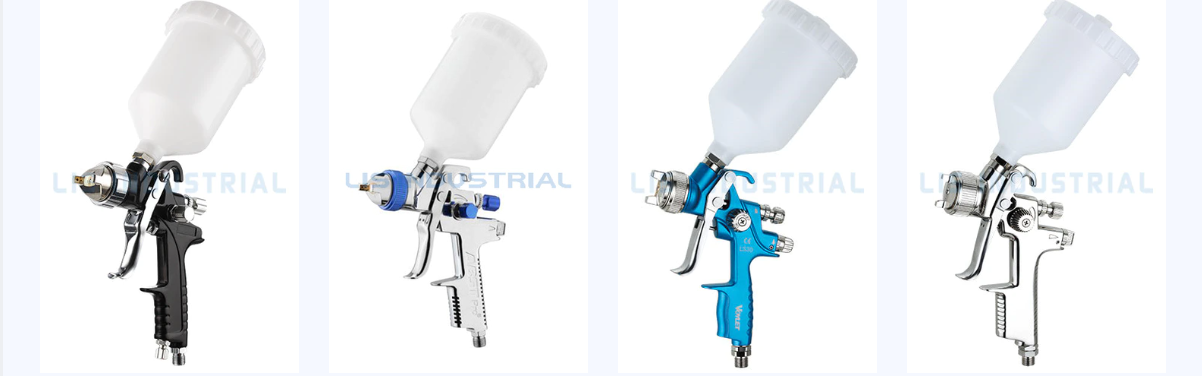

- Zwaartekrachtvoeding maakt gebruik van een beker die bovenop het pistool is gemonteerd, waardoor materiaal onder zijn eigen gewicht in de vloeistofdoorgang valt, gebruikelijk bij kleinere details en bijwerkpistolen.
- Druktoevoer zuigt aan uit een aparte spuitpistoolopstelling met drukvat of een externe tank, waarbij het materiaal door een slang wordt geduwd met behulp van gereguleerde lucht, geschikt voor continu werk met grote volumes.
- Zuigvoeding monteert de beker onder het pistool en vertrouwt op de luchtstroom over het vloeistofmondstuk om materiaal naar boven te trekken, doorgaans beperkt tot coatings met een lichtere viscositeit.
Stapsgewijs proces voor het instellen van de spuitpistooldruk
Door een consistente volgorde te volgen, hoeft u niet meer te gissen bij het instellen van de luchtdruk voor het spuiten, of het nu gaat om een kleine aanpassing of het opnieuw afwerken van een volledig paneel.
- Controleer de door de fabrikant van het pistool aanbevolen inlaat- en dopdruk voor de specifieke combinatie van pistool en tip die wordt gebruikt.
- Stel de compressorregelaar of de spuitpistoolregelaar in op de aanbevolen inlaatwaarde voordat u de slang op het pistool aansluit.
- Spuit een testpatroon op karton of maskeerpapier, op de gebruikelijke werkafstand voor de aangebrachte coating.
- Onderzoek het testpatroon op staarten aan de boven- of onderkant, een zwaar nat midden of een zichtbare wolk van overspray rond de randen.
- Pas de druk in kleine stappen aan, ongeveer 2 tot 3 psi per keer, en test het patroon na elke verandering opnieuw.
- Stel de ventilatorbreedte en vloeistofregelknoppen nauwkeurig af zodra de basisdruk een gelijkmatig patroon zonder staarten produceert.
- Controleer de instelling opnieuw bij de werkelijke werkafstand en materiaaltemperatuur, aangezien de viscositeit verschuift met de temperatuur en het resultaat kan veranderen.
Diagnose van problemen met het spuitpatroon veroorzaakt door onjuiste druk
De meeste patroonfouten zijn terug te voeren op het feit dat de druk te hoog of te laag is ingesteld voor het gebruikte materiaal en de punt, waardoor deze tabel een handig, snel naslagwerk is tijdens het instellen.
| Veelvoorkomende defecten aan het spuitpatroon en de drukaanpassing die deze doorgaans oplost | ||
| Symptoom | Waarschijnlijke oorzaak | Voorgestelde aanpassing |
| Droge, stoffige of gestructureerde afwerking | De luchtdruk is te hoog ingesteld voor het materiaal | Verlaag de druk een paar psi en test opnieuw |
| Zware natte randen, staarten of runs | De luchtdruk is te laag ingesteld of de tip is te groot | Verhoog de druk iets of bevestig de juiste tipmaat |
| Zwaar middenstuk met dunne randen | Druk te laag in verhouding tot de vloeistofviscositeit | Verhoog de druk of verdun het materiaal binnen de richtlijnen |
| Zichtbare mist of overtollige overspray | De luchtdruk is te hoog ingesteld en de verneveling is te fijn | Verlaag de druk en controleer het luchtvolume bij de compressor |
| Gespikkelde of vlekkerige dekking | De druk is te laag of de vloeistoftip is te klein | Verhoog de druk matig of schakel over naar een grotere tip |
De drukinstellingen van het verfpistool aanpassen aan de viscositeit van verschillende materialen
Dunne materialen zoals beitsen en kleurstoffen vloeien gemakkelijk en hebben over het algemeen minder psi nodig voor de instellingen van het verfpistool, terwijl zwaardere coatings weerstand bieden aan verneveling en meer druk of een grotere vloeistoftip vereisen. Het spuiten van latexverf is een veelvoorkomend punt van verwarring, omdat latex merkbaar dikker is dan de meeste oplosmiddelhoudende afwerkingen. Bij een opstelling met een latexspuitpistool moet het materiaal meestal worden verdund volgens de aanwijzingen op het etiket, een grotere puntopening en druk naar het hogere uiteinde van het nominale bereik van het pistool om de coating in een fijne, gelijkmatige nevel te breken in plaats van in zware druppels.
Vergelijking van spuitpistooltypen op basis van belangrijke prestatiefactoren
De drukinstelling is slechts een deel van het plaatje. De efficiëntie van de overdracht, de fijnheid van de verneveling, de controle over overspuiten en hoe goed een pistool met zwaarder materiaal omgaat, zijn allemaal afhankelijk van het type spuitpistool dat voor de klus wordt gekozen.
Overwegingen bij spuitpistoolregelaar en luchtbron
Een nauwkeurige meter is net zo belangrijk als het drukcijfer zelf. Een op de pistoolhandgreep gemonteerde spuitpistoolregelaar meet de druk dichter bij het gebruikspunt dan een meter achter de compressor, waardoor de fout veroorzaakt door drukval over een lange slang wordt verminderd. Voor continu werk met grote volumes zorgt een spuitpistoolopstelling met een drukpot ervoor dat de materiaaltoevoer stabiel blijft zonder dat u hoeft te stoppen en een kleine zwaartekrachtbeker hoeft bij te vullen. Dit is één van de redenen waarom druktoevoeropstellingen gebruikelijk blijven in productiecoatingomgevingen.
Het compressorvermogen moet ook overeenkomen met wat het pistool nodig heeft, gemeten in kubieke voet per minuut in plaats van alleen in psi. Een HVLP- of LVLP-lagedrukverfspuit kan nog steeds een aanzienlijk luchtvolume nodig hebben, ook al is de dopdruk laag. Het combineren van een pistool met een hoog luchtverbruik met een ondermaatse compressor komt vaak tot uiting in een inconsistente druk tijdens langere spuitgangen in plaats van als een eenvoudige fout bij het aflezen van de druk.
Waarom overspray toeneemt als de luchtdruk te hoog wordt
Door de luchtdruk te verhogen tot voorbij het optimale vernevelingspunt van een coating, wordt de vloeistof in fijnere druppeltjes gebroken dan nodig is, en die zeer fijne druppeltjes worden gemakkelijker van het doeloppervlak weggevoerd door turbulentie rond het pistool. Het resultaat is een gestage toename van het materiaal dat verloren gaat door overspuiten in plaats van dat het op het onderdeel terechtkomt, zoals weergegeven in de onderstaande grafiek.
Industrieën en toepassingen die afhankelijk zijn van spuitpistoolapparatuur
Een verfspuitpistool komt voor in een breed scala aan productie- en afwerkingsomgevingen, elk met zijn eigen typische drukgewoonten en coatingtypes.
- Automobiel overspuiten en OEM-laklijnen, waarbij HVLP-pistolen gebruikelijk zijn voor topcoats en blanke lakken.
- Meubilair afwerking, waarbij LVLP- en HVLP-pistolen helpen bij het beheersen van overspray op vlekken, lakken en blanke afwerkingen.
- Metaalproductie winkels die primers en beschermende coatings aanbrengen op gefabriceerde onderdelen vóór montage.
- Lucht- en ruimtevaart componentafwerking, waarbij gecontroleerde filmdikte en consistente verneveling van belang zijn voor de uniformiteit van de coating.
- Marien coatingwerk, inclusief romp- en dekafwerkingen die duurzame, gelijkmatig aangebrachte beschermlagen nodig hebben.
- Bouw projecten met conventionele of airless apparatuur voor grotere oppervlakken zoals muren en hekwerken.
- Industriële coating lijnen die afhankelijk zijn van druktoevoersystemen voor consistente, herhaalbare resultaten bij grote aantallen.
Levensduur van het spuitpistool en vervanging van slijtageonderdelen
Een goed onderhouden spuitpistool kan jarenlang meegaan, maar hoe lang een afzonderlijk apparaat meegaat, hangt sterk af van de schoonmaakgewoonten, de materialen die er doorheen worden gespoten en hoe vaak het wordt gebruikt. Naalden, vloeistoftips, afdichtingen en pakkingen worden bij bijna elk pistoolontwerp beschouwd als normale slijtageonderdelen, en het vervangen ervan als ze slijten is eerder een routineonderdeel van eigendom dan een teken van een defect apparaat.
- Maak het pistool onmiddellijk na elk gebruik schoon, aangezien opgedroogd materiaal in de vloeistofdoorgang de meest voorkomende oorzaak is van verstopping en patroonvervorming.
- Inspecteer de naald en de vloeistoftip op groeven of slijtage wanneer het patroon ondanks de juiste druk inconsistent wordt.
- Vervang afdichtingen en pakkingen als er vloeistof lekt rond de naaldpakkingmoer of als er lucht langs de trekkerklep lekt.
- Bewaar het pistool met de luchtkap en het vloeistofmondstuk beschermd tegen stof en stootschade tussen werkzaamheden door.
Productieachtergrond achter betrouwbare spuitpistoolapparatuur
Ningbo Lis Industrial Co., Ltd produceert sinds 1984 spuitpistoolapparatuur voor thuis en industrieel gebruik, ter ondersteuning van zowel de originele ontwerpproductie op basis van klanttekeningen of monsters als de originele merkproductie ontwikkeld rond de eisen van de klant. Het bedrijf beschikt over een intern onderzoeks- en ontwikkelingsteam naast een productieproces dat de inspectie van binnenkomend materiaal, proceskwaliteitscontroles in elke productiefase en volledige functionele tests van voltooide eenheden omvat voordat ze de fabriek verlaten.
In de loop van de tijd heeft deze productiebasis een distributienetwerk opgebouwd dat klanten in heel Europa, Noord-Amerika, het Midden-Oosten, Zuid-Afrika en Oost-Azië bereikt, waarbij zowel standaard spuitpistoolmodellen uit de catalogus als aanpasbare configuraties rond een specifieke toepassing worden ondersteund.
Veelgestelde vragen over spuitpistolen
| Vraag 1: Wat is een spuitpistool Een spuitpistool is een handzaam of geautomatiseerd gereedschap dat vloeibaar materiaal, zoals verf of coating, in een fijne nevel vernevelt en dit met behulp van perslucht of vloeistofdruk op een oppervlak richt. | Vraag 2: Hoe werkt een spuitpistool? Materiaal wordt door een vloeistofmondstuk gezogen of geduwd, terwijl perslucht of hoge vloeistofdruk het in kleine druppels breekt, die vervolgens in een gecontroleerd waaierpatroon worden gevormd wanneer ze het pistool verlaten. |
| Vraag 3: Wat zijn de verschillende soorten spuitpistolen De belangrijkste categorieën zijn onder meer HVLP, LVLP, conventioneel, airless, luchtondersteund airless, samen met voedingsmethoden zoals zwaartekrachtvoeding, drukvoeding en zuigvoeding. | Vraag 4: Wat is het verschil tussen HVLP- en LVLP-spuitpistolen Beide werken bij een vergelijkbare lage druk, maar een LVLP-pistool gebruikt minder luchtvolume, waardoor het werkbaar is met kleinere compressoren vergeleken met een typische HVLP-opstelling. |
| Vraag 5: Welke industrieën gebruiken spuitpistolen? Veel voorkomende industrieën zijn onder meer de automobielsector, de meubelindustrie, de metaalproductie, de lucht- en ruimtevaart, de scheepvaart, de bouw en industriële coatingactiviteiten. | Vraag 6: Hoe kies ik het juiste spuitpistool Stem het pistool af op de viscositeit van de coating, het te bestrijken oppervlak en de beschikbare luchttoevoer, aangezien deze drie factoren het vernevelingstype en de tipgrootte snel beperken. |
| Vraag 7: Welk mondstukformaat moet ik gebruiken? Dunnere coatings combineren over het algemeen met een kleinere vloeistoftip, terwijl dikkere of hoger opgebouwde coatings een grotere tip nodig hebben, waarbij de exacte maat afhangt van de tabel van de fabrikant voor dat pistool. | Vraag 8: Welke luchtdruk is vereist voor een spuitpistool Het hangt af van het pistooltype, waarbij HVLP- en LVLP-pistolen gewoonlijk worden geregeld op ongeveer 10 psi aan de dop, en conventionele pistolen doorgaans tussen 40 en 65 psi aan de inlaat. |
| Vraag 9: Hoe lang gaat een spuitpistool mee? De levensduur varieert sterk afhankelijk van gebruik en onderhoud, maar consistente reiniging na elke sessie en tijdige vervanging van slijtageonderdelen zijn de belangrijkste factoren voor hoe lang een pistool betrouwbaar blijft. | Vraag 10: Kunnen onderdelen van het spuitpistool worden vervangen? Ja, naalden, vloeistoftips, afdichtingen, pakkingen en luchtkappen zijn doorgaans verkrijgbaar als afzonderlijke vervangingsonderdelen en vereisen geen volledige vervanging van het pistool. |
