Wat is een Spuitpistool
Een spuitpistool is een handgereedschap dat verf, coating of afwerkingsmateriaal in een fijne nevel vernevelt en deze via een gecontroleerd patroon van perslucht of hydraulische druk op een oppervlak richt. In plaats van het materiaal met een kwast of roller aan te brengen, breekt een spuitpistool de vloeibare coating in kleine druppeltjes en brengt deze op het doeloppervlak, waardoor een gladdere en gelijkmatigere film ontstaat. Dit basismechanisme wordt gebruikt bij meubelafwerking, auto-overspuiten, metaalproductie, scheepscoating en algemeen industrieel schilderen.
Het kernidee achter elk verfspuitpistool is hetzelfde: vloeistof ontmoet een luchtstroom nabij de spuitmond, valt uiteen in druppels en wordt in een gecontroleerd waaier- of rond patroon naar het werkstuk geleid. Wat tussen de modellen verandert, is hoe de vloeistof naar het mondstuk wordt gevoerd, hoeveel luchtdruk wordt gebruikt en hoe het pistool de afwerkingskwaliteit in evenwicht brengt met de efficiëntie van de materiaaloverdracht. Door deze verschillen te begrijpen, kunnen operators apparatuur selecteren die past bij de coating, het substraat en de werkomgeving.
Spuitpistolen worden veel gebruikt omdat ze de applicatietijd op grote of gedetailleerde oppervlakken verkorten en een consistentere oppervlaktetextuur produceren dan handmatige methoden. Een verfspuitpistool kan worden aangepast voor een breed waaierpatroon om open panelen snel te bedekken, of versmald voor detailwerk rond randen, hoeken en randen. Deze flexibiliteit is één van de redenen waarom spuitpistolen het standaardgereedschap blijven in professionele coatingwerkplaatsen en productielijnen.
Hoe een spuitpistool werkt
Elk verfspuitpistool met perslucht is afhankelijk van een klein aantal samenwerkende componenten: een luchtkap, een vloeistofmondstuk, een naald, een trekker en een luchtdoorgang die is aangesloten op een compressor of turbine. Wanneer de trekker wordt overgehaald, begint er eerst lucht te stromen, gevolgd door het vrijkomen van vloeistof wanneer de naald zich terugtrekt uit de mondstukzitting. De twee stromen ontmoeten elkaar net buiten de luchtkap, waar de vloeistof in druppels wordt gescheurd en door de omringende luchtstralen in een patroon wordt gevormd.
Hoofdcomponenten
- Luchtkap: vormt het spuitpatroon met behulp van luchtgaten aan de zijkant en in het midden
- Vloeistofmondstuk en naald: controleer hoeveel materiaal er per seconde doorgaat
- Trigger: een tweetrapsbediening waarbij eerst lucht en daarna vloeistof vrijkomt
- Vloeistofinstelknop: stelt in hoe ver de naald kan worden teruggetrokken
- Patrooninstelknop: schakelt tussen ronde en waaiervormige spuitvormen
- Luchtinlaat: sluit het pistool aan op een slang, compressor of turbine-eenheid
De relatie tussen het luchtvolume en het vloeistofvolume bepaalt de vernevelingskwaliteit. Te veel lucht ten opzichte van de vloeistof veroorzaakt overmatige overspray en een droge filmtextuur, terwijl te weinig lucht de coating zwaar maakt en gevoelig is voor uitzakken. Dit is de reden waarom de druk en de vloeistofuitvoer van het spuitpistool bijna altijd samen worden aangepast in plaats van afzonderlijk, en waarom operators zijn getraind om de twee bedieningselementen als een op elkaar afgestemd paar te behandelen in plaats van als afzonderlijke instellingen.
Veel voorkomende soorten Spuitpistools
Spuitpistolen worden over het algemeen gegroepeerd op basis van de manier waarop vloeistof het mondstuk bereikt. De drie meest voorkomende categorieën die in werkplaatsen en productielijnen worden gebruikt, zijn zwaartekrachttoevoer, sifontoevoer en druktoevoerpistolen, elk geschikt voor verschillende coatingvolumes en verschillende werkhoudingen.

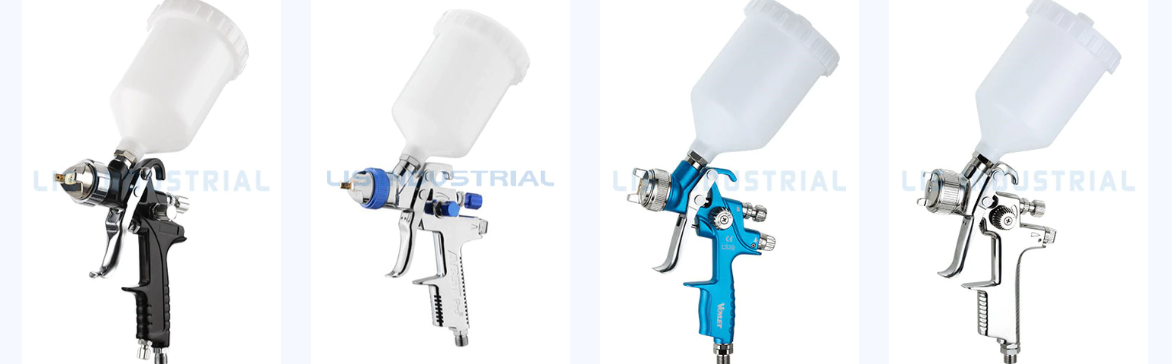

Een verfspuitpistool met zwaartekracht houdt het materiaal vast in een beker die bovenop het pistoollichaam is gemonteerd, waardoor vloeistof alleen door de zwaartekracht in het mondstuk kan vallen. Dit ontwerp gebruikt minder lucht om vloeistof te verplaatsen, wat de overdrachtsefficiëntie verbetert en het pistool gemakkelijker schoon te maken maakt, aangezien de meeste coating op natuurlijke wijze uit de beker wegvloeit. Sifontoevoerpistolen trekken in plaats daarvan materiaal naar boven uit een beker die onder het pistool is gemonteerd, met behulp van het vacuüm dat wordt gecreëerd door snel bewegende lucht, een lay-out die gebruikelijk was bij oudere conventionele spuitapparatuur. Een spuitpistool met druktoevoer is aangesloten op een aparte tank of pomp onder druk, die materiaal door een slang in het pistool duwt. Deze opstelling heeft de voorkeur voor continu productiespuiten, grote oppervlakken of dikkere coatings die moeilijk op te tillen zijn door zwaartekracht of vacuüm alleen.
| Voertype | Typische beker- of voorraadpositie | Meest geschikt voor | Reinigingsinspanning |
|---|---|---|---|
| Zwaartekrachtvoeding | Kop bovenop gemonteerd | Detailwerk, kleine tot middelgrote panelen | Laag |
| Sifontoevoer | Cup onderaan gemonteerd | Spuiten voor algemeen gebruik | Matig |
| Druktoevoer | Op afstand bediende tank onder druk | Grote oppervlakken, continue productie | Hoger vanwege slangleidingen |
Spuitpistool PSI en drukinstellingen
Spuitpistool psi is een van de meest gezochte instellingen onder nieuwe en ervaren schilders, en met goede reden: een te hoge of te lage druk verandert het hele resultaat van een coatingklus. Verfspuit psi verwijst naar de luchtdruk die aan het pistool wordt geleverd, meestal gemeten bij de luchtinlaat of bij de luchtkap, afhankelijk van het pistooltype. Conventionele spuitpistolen werken over het algemeen op een hogere inlaatdruk, terwijl HVLP- en LVLP-pistolen zijn ontworpen om materiaal effectief te vernevelen bij een lagere druk, waardoor overspuiten wordt verminderd en de hoeveelheid coating die daadwerkelijk op het oppervlak terechtkomt, wordt verbeterd.
Als algemeen referentiepunt dat bij veel nabewerkingen wordt gebruikt, werken conventionele pistolen gewoonlijk rond de 40 tot 50 psi bij de inlaat, worden druktoevoerpistolen ergens tussen 20 en 50 psi aangepast, afhankelijk van de puntgrootte en de materiaalviscositeit, worden HVLP-pistolen doorgaans dichter bij 28 tot 32 psi bij de inlaat geplaatst om ongeveer 10 psi bij de luchtkap te bereiken, en LVLP-pistolen werken nog lager, vaak in het bereik van 20 tot 25 psi. Deze cijfers variëren per fabrikant en per specifieke vloeistoftip die op het pistool is gemonteerd. Daarom moet de psi voor verfspuitapparatuur altijd worden gecontroleerd aan de hand van de pistooldocumentatie en worden aangepast aan de gebruikte coating.
Grafiek 1. Algemeen referentiebereik voor inlaatluchtdruk per spuitpistooltype, weergegeven in ponden per vierkante inch
Het afstellen van de druk is nauw verbonden met de drukregelaar van de verfspuit die op de compressorleiding is gemonteerd of, bij sommige zwaartekrachtpistolen, met een ingebouwde regelaar aan de onderkant van de handgreep. Het instellen van de spuitpistooldruk iets onder de maximaal aanbevolen waarde en het testen op afvalmateriaal voordat aan het uiteindelijke oppervlak wordt gewerkt, is een gangbare praktijk onder professionele schilders, omdat hierdoor de verfpistooldruk nauwkeurig kan worden afgesteld zonder dat er coating op het eigenlijke werkstuk wordt verspild.
Een spuitpistool afstellen
Leren hoe u een verfspuit moet afstellen, begint met het begrijpen van de drie bedieningselementen die u op bijna elk modern pistool aantreft: de vloeistofknop, de luchtkap of patroonknop en de inlaatdrukregelaar. Het afstellen van het spuitpistool gebeurt zelden in één stap, omdat elke besturing invloed heeft op hoe de andere zich gedragen zodra lucht en vloeistof bij het mondstuk samenkomen.
Basisaanpassingsvolgorde
- Stel de compressor of regelaar in op de psi voor het spuitpistool zoals vermeld in de uitrustingshandleiding voor de geïnstalleerde vloeistoftip
- Open de vloeistofregelknop volledig en sluit hem vervolgens ongeveer een volledige slag om te starten met een gematigd vermogen
- Test het spuiten op afvalmateriaal met een rond patroon om de druppelgrootte te controleren voordat u de waaier vormgeeft
- Draai aan de patroonknop om de waaiervorm breder of smaller te maken, afhankelijk van de grootte van het te coaten oppervlak
- Stel de vloeistofknop nauwkeurig af totdat het patroon een gelijkmatige dekking vertoont zonder zware randen of dunne middelpunten
- Controleer de druk opnieuw na elke vloeistofverversing, omdat dikker materiaal vaak een kleine drukverhoging nodig heeft
Weten hoe je een spuitpistool moet afstellen, betekent ook het spuitpatroon zelf lezen. Een patroon dat aan één kant zwaarder is, wijst meestal op een gedeeltelijk verstopt luchtgat in de kap, terwijl een patroon dat te smal is voor het te coaten paneel vaak betekent dat de ventilatorregeling te ver gesloten is. Kleine aanpassingen, die in korte perioden op afvalmateriaal worden getest, hebben de neiging betere resultaten op te leveren dan grote veranderingen in één keer.
Het juiste mondstuk en tipformaat kiezen
De vloeistoftip, ook wel het mondstuk genoemd, bepaalt hoeveel materiaal er per keer door het pistool gaat en heeft directe invloed op zowel de afwerkingskwaliteit als het luchtverbruik. Kleinere tips zijn geschikt voor dunne, sneldrogende materialen zoals beitsen en lakken, terwijl grotere tips nodig zijn voor dikkere coatings zoals primers, structuurafwerkingen of zware industriële verven.
| Tabel 2. Algemene maattabel voor spuitmondtips per materiaaltype | ||
| Tipgrootte | Materiaal viscositeit | Gemeenschappelijk gebruik |
| 1,0 tot 1,2 mm | Dun | Beitsen, lakken, kleurstoffen |
| 1,3 tot 1,4 mm | Licht tot medium | Basislakken, blanke lakken |
| 1,5 tot 1,7 mm | Middelmatig | Algemene aflakken, meubelafwerkingen |
| 1,8 tot 2,0 mm | Middelmatig to heavy | Primers, sealers, structuurcoatings |
Grafiek 2. Algemene referentie voor het luchtverbruik in kubieke voet per minuut per spuitdopgrootte
Druk- en overdrachtsefficiëntie
De overdrachtsefficiëntie beschrijft hoeveel van het gespoten materiaal daadwerkelijk op het oppervlak terechtkomt in plaats van als overspray weg te drijven. Dit cijfer verandert met de verfpistooldruk, en door het patroon te begrijpen kunnen operators materiaalverspilling verminderen zonder dat dit ten koste gaat van de afwerkingskwaliteit. Als de druk te hoog is ingesteld, wordt het materiaal goed verneveld, maar wordt een groter deel van de druppels langs het doel geduwd. Als deze te laag wordt ingesteld, wordt de verneveling slecht en gaat de oppervlakteafwerking achteruit, ook al gaat er minder materiaal verloren in de lucht.
Grafiek 3. Geschatte trend van de overdrachtsefficiëntie bij alle spuitdrukinstellingen, weergegeven als algemeen referentiepatroon
De bovenstaande grafiek illustreert een patroon dat vaak wordt beschreven in referenties voor de afwerkingshandel: HVLP-stijlpistolen hebben de neiging een maximale overdrachtsefficiëntie te bereiken in het onderste tot middelste deel van hun drukbereik, en nemen vervolgens af naarmate de druk verder stijgt, terwijl conventionele pistolen een relatief vlakke en lagere efficiëntiecurve over hetzelfde drukbereik hebben. Dit is een van de redenen waarom veel winkels die overstapten van conventionele naar HVLP-apparatuur minder materiaal op de vloeren, muren en ventilatiefilters merkten, omdat meer van de coating op het beoogde oppervlak bleef.
Vergelijking van zwaartekracht-HVLP en conventionele sifonpistolen
Kiezen tussen wapenstijlen komt vaak neer op hoe elke stijl presteert op basis van een handvol praktische factoren, in plaats van op één getal. In het onderstaande radardiagram worden een HVLP-pistool met zwaartekrachttoevoer en een conventioneel pistool met sifontoevoer uitgelijnd op basis van vijf factoren die schilders gewoonlijk afwegen voordat ze apparatuur kopen of huren.
Grafiek 4. Algemene vergelijking van HVLP-pistolen met zwaartekrachttoevoer en conventionele sifonpistolen op basis van vijf praktische factoren
Zoals de grafiek laat zien, scoort een HVLP-pistool met zwaartekrachttoevoer over het algemeen hoger op het gebied van afwerkingskwaliteit, overspraybeheersing, overdrachtsefficiëntie en reinigingsgemak, wat de populariteit ervan verklaart bij het overspuiten van meubels en auto's. Een conventioneel sifonpistool scoort doorgaans hoger op het gebied van veelzijdigheid, omdat het een breder scala aan materiaalviscositeiten en -volumes aankan zonder van apparatuur te wisselen, waardoor het in gebruik blijft voor bepaalde industriële en onderhoudsschildertaken.
Waar spuitpistolen worden gebruikt
Spuitpistolen voor verven verschijnen in een breed scala van industrieën, elk met zijn eigen coatingvereisten en werkomstandigheden. Meubel- en meubelwinkels vertrouwen op zwaartekrachtpistolen voor lakken en beitsen waar de gladheid van het oppervlak het belangrijkst is. Autoschadeherstelbedrijven zijn afhankelijk van HVLP- en LVLP-pistolen voor basislakken en blanke lakken, waarbij de beheersing van overspray zowel de afwerkingskwaliteit als de netheid van de werkplaats beïnvloedt. Bij de metaalproductie en het verven van constructiestaal wordt vaak gebruik gemaakt van druktoevoersystemen in combinatie met grotere tips om zwaardere beschermende coatings efficiënt over grote oppervlakken te verplaatsen. Bij coatingwerk op zee wordt vaak druktoevoerapparatuur gecombineerd met gespecialiseerde tips die geschikt zijn voor dikke, beschermende rompcoatings die buitenshuis worden aangebracht.
Bij algemeen onderhoud en schilderen van faciliteiten, inclusief hekken, machines en behuizingen van apparatuur, wordt vaak gebruik gemaakt van conventionele of druktoevoerpistolen vanwege hun tolerantie voor een breder scala aan materiaalsoorten zonder frequente puntwissels. Bij al deze instellingen weerspiegelt de keuze van het verfpistool meestal een balans tussen het te bedekken oppervlak, de viscositeit van de coating en de hoeveelheid tijd die kan worden besteed aan het opzetten en opruimen tussen de klussen door.
Onderhoud en verzorging van spuitpistolen
Regelmatig schoonmaken is de allerbelangrijkste gewoonte om ervoor te zorgen dat elk spuitpistool consistent blijft presteren. Materiaal dat achterblijft in de vloeistofdoorgang of de gaten in de luchtkap wordt na verloop van tijd hard en verandert het spuitpatroon, vaak lang voordat het pistool enig ander teken van slijtage vertoont. Door de luchtkap en de naald na elk gebruik te demonteren, de vloeistofdoorgangen met een geschikt reinigingsmiddel te spoelen en de buitenkant af te vegen, blijft een verfspuitpistool gereed voor de volgende klus.
Basisonderhoudsgewoonten
- Spoel de vloeistofdoorgang onmiddellijk na het beëindigen van een coatingsessie
- Week de luchtkap afzonderlijk om kleine luchtgaatjes vrij te maken zonder deze te bekrassen
- Controleer de naald en afdichting op slijtage als de trekker los of inconsistent aanvoelt
- Bewaar het pistool met een lege vloeistofbeker en ontgrendelde trekker
- Inspecteer pakkingen en O-ringen regelmatig, aangezien opgedroogd materiaal kleine lekkages kan veroorzaken
Consistent onderhoud beschermt ook de nauwkeurigheid van de drukinstellingen. Een gedeeltelijk verstopte spuitmond kan ervoor zorgen dat een pistool zich gedraagt alsof de psi voor verfspuitapparatuur verkeerd is ingesteld, terwijl het echte probleem een beperkte doorstroming is. Door het pistool schoon te houden, wordt deze variabele verwijderd en worden toekomstige aanpassingen voorspelbaarder.
Spuitpistolen kopen bij een productiebedrijf
Bedrijven die spuitpistoolapparatuur in grote hoeveelheden moeten aanschaffen, of het nu gaat om detailhandel, private label-programma's of interne productielijnen, zoeken doorgaans naar een productiepartner met interne onderzoeks-, gereedschaps- en assemblagemogelijkheden in plaats van naar een algemene handelsleverancier. Door rechtstreeks samen te werken met een spuitpistoolfabrikant kunnen kopers de spuitmondconfiguraties, bekermaterialen, trekkermechanismen en verpakking in detail bespreken, en de specificaties aanpassen voor verschillende regionale markten.
Ningbo Lis Industrial Co., Ltd. houdt zich sinds de oprichting in 1984 bezig met onderzoek, ontwikkeling, productie en marketing van spuitpistoolseries voor luchtverven, mini-luchtcompressoren en aanverwant luchtgereedschap. Het bedrijf is gevestigd in Ningbo, een havenstad met een lange industriële geschiedenis en een goed ontwikkelde toeleveringsketen voor metalen en kunststof onderdelen die in spuitapparatuur worden gebruikt. De spuitpistoolfabriek beslaat een terrein van meer dan 400.000 vierkante meter, werkt met een team van meer dan 400 medewerkers en ondersteunt een jaarlijkse productie die een van de grotere productieschalen binnen de verfspuitpistoolindustrie in China weerspiegelt.
Het productieproces in deze spuitpistoolfabriek omvat de inspectie van grondstoffen, proceskwaliteitscontroles tijdens de assemblage, individuele functionele tests van voltooide eenheden en een laatste inspectiefase vóór verpakking. Deze gelaagde aanpak is bedoeld om inconsistenties vroegtijdig op te sporen, van toleranties van vloeistofmondstukken tot triggeractie, voordat producten naar de distributie gaan. Voor bedrijven die van plan zijn spuitpistoolproducten aan te schaffen voor langdurige leveringsrelaties, ondersteunt dit soort verticaal georganiseerde productie, waarbij ontwerp, gereedschap, assemblage en testen onder één dak vallen, over het algemeen stabielere doorlooptijden en eenvoudiger communicatie over aangepaste vereisten vergeleken met het werken via meerdere tussenpersonen.
Kopers die een spuitpistoolfabrikant beoordelen, vragen vaak naar de opties voor spuitpistolen en doppen, het bereik van de bekercapaciteit, compatibiliteit met bestaande compressoropstellingen en verpakkingsformaten die geschikt zijn voor hun verkoopkanaal. Als u deze details rechtstreeks met een engineering- en productieteam kunt doornemen, in plaats van door verschillende lagen van wederverkoop, wordt het heen en weer bekorten dat nodig is om een productspecificatie af te ronden.
Veelgestelde vragen
Waarom spuugt mijn spuitpistool
Spugen wijst meestal op een losse luchtkap, een droge of beschadigde afdichting rond het vloeistofmondstuk, of lucht die vastzit in de vloeistofdoorgang. Vaak wordt het probleem opgelost door de luchtkap vast te draaien, de afdichting van het mondstuk te controleren en ervoor te zorgen dat de ventilatieopening in het bekerdeksel vrij is.
Waarom lekt mijn spuitpistool?
Lekkages rond het triggergebied of de vloeistofbeker worden meestal veroorzaakt door een versleten naaldpakking, een gebarsten bekerpakking of een losse vloeistofafstelknop. Het vervangen van de betreffende afdichting en het controleren of alle fittingen correct zijn geplaatst, stopt meestal het lek.
Waarom spuit mijn spuitpistool niet gelijkmatig?
Een ongelijkmatige output houdt vaak verband met een gedeeltelijk verstopt luchtgat in de dop of een vloeistoftip die niet overeenkomt met de materiaalviscositeit die wordt gespoten. Door de dop grondig schoon te maken en de tipgrootte te controleren aan de hand van het gegevensblad van de coating, kan een gelijkmatige dekking worden hersteld.
Waarom is mijn spuitpatroon ongelijkmatig?
Een patroon dat aan één kant zwaarder is, betekent doorgaans dat een of meer luchtgaten aan de zijkant in de dop verstopt zijn. Door elk gat afzonderlijk te weken en schoon te maken, in plaats van alleen het middelste gat, wordt meestal de patroonvorm gecorrigeerd.
Waarom produceert een spuitpistool sinaasappelschil?
Een sinaasappelschiltextuur heeft vaak te maken met een druk die te laag is voor een goede verneveling, een pistool dat te ver van het oppervlak wordt gehouden of materiaal dat niet is verdund tot de aanbevolen viscositeit. Door de spuitpistooldruk en de pistoolafstand samen aan te passen, wordt de afwerking gladder.
Waarom is mijn spuitpistool verstopt?
Verstopping wordt doorgaans veroorzaakt door het opdrogen van materiaal in de vloeistofdoorgang of de luchtkap na een sessie zonder reiniging. Door het pistool onmiddellijk na gebruik door te spoelen en lange perioden van inactiviteit te vermijden terwijl het materiaal nog geladen is, wordt herhaalde verstopping voorkomen.
Waarom verspilt mijn spuitpistool verf?
Overmatig materiaalverlies houdt vaak verband met een druk die hoger is ingesteld dan nodig is voor de gebruikte vloeistoftip, of met een waaierpatroon dat breder is dan het oppervlak dat wordt gecoat. Door de verfpistooldruk iets te verlagen en de patroonbreedte aan te passen aan de paneelgrootte, kan de verspilling merkbaar worden verminderd.
Waarom borrelt mijn spuitpistool?
Borrelen in de beker duidt meestal op een luchtlek ergens in het vloeistofpad, vaak rond de mondstukzitting of een losse luchtkap. Controleren of het mondstuk goed op zijn plaats zit en de luchtkap goed is vastgedraaid, is de eerste stap bij het opsporen van het lek.
